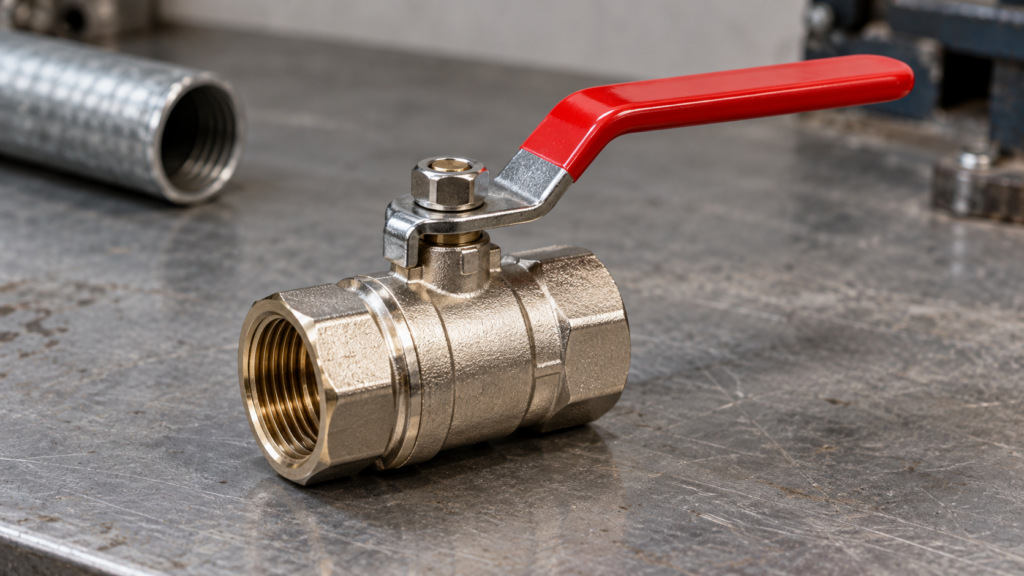

Шаровые краны Ду 20 для трубопроводных систем

Чтобы отключить участок водопровода при ремонте или замене оборудования, на трубе устанавливают запорную арматуру. Один из распространенных вариантов — шаровой кран Ду 20. Он занимает немного места, быстро перекрывает поток и подходит для разных инженерных сетей. При выборе важны не только размеры соединения, но и условия, в которых будет работать изделие.

Как устроен шаровой кран

Внутри корпуса находится шар со сквозным отверстием. При повороте рукоятки на четверть оборота отверстие совмещается с направлением потока либо разворачивается поперек него. Уплотнения обеспечивают герметичность закрытого затвора.

Обозначение Ду 20, или DN 20, указывает на номинальный размер арматуры. Оно не означает, что наружный диаметр трубы или фактическое отверстие обязательно равны 20 мм. Поэтому кран шаровый 20 подбирают с учетом присоединительных размеров, указанных в документации.

Где применяют такую арматуру

Краны этого типоразмера встречаются в системах водоснабжения, отопления и полива, на хозяйственных и технологических линиях. Их устанавливают перед отдельными приборами, на ответвлениях и участках, которые требуется периодически отключать. Для газа и специальных рабочих сред используют исполнения с соответствующим назначением.

По конструкции прохода различают два варианта:

• полнопроходные — с проходным сечением, близким к сечению присоединяемого трубопровода;
• стандартнопроходные — с уменьшенным отверстием в затворе.

Размер прохода влияет на сопротивление потоку. Это учитывают при подборе арматуры для конкретной сети.

На что смотреть при выборе

Материал корпуса должен быть совместим с рабочей средой. В бытовых системах часто применяют латунные изделия, в других условиях используют углеродистую или нержавеющую сталь. При этом одна лишь нержавеющая сталь не гарантирует стойкость к любой агрессивной жидкости: значение имеют состав среды и марка металла.

Перед покупкой проверяют:

• допустимые давление и температуру по паспорту изделия;
• тип присоединения и размеры резьбы, фланцев либо сварных концов;
• материал уплотнений и его совместимость со средой;
• длину корпуса и свободное место для поворота рукоятки;
• способ управления — ручной или с приводом.

Температурные пределы определяют для крана в сборе. Ориентироваться только на свойства уплотнительного материала недостаточно: ограничения зависят также от конструкции и давления.

Монтаж и эксплуатация

Перед установкой трубопровод очищают от загрязнений. Арматуру монтируют без перекоса и лишней нагрузки на корпус, соблюдая инструкцию изготовителя. После сборки проверяют герметичность соединений.

Обычный шаровой кран рассчитан на полное открытие или закрытие. Постоянная работа в промежуточном положении может ускорять износ уплотнений. Рукоятка должна оставаться доступной, а соединения — удобными для осмотра. Периодическая проверка помогает вовремя заметить течь или затрудненный ход затвора и запланировать обслуживание. Это упрощает дальнейший ремонт.
